AUTOMATYCZNY UKŁAD ZAŁĄCZANIA REZERWY SZR

     Automatyczny układ załączania rezerwy SZR jest umieszczony w skrzynce  montowanej poza agregatem prądotwórczym. Wyposażony jest  w układ stycznikowy umożliwiający bezpieczne przełączanie źródła zasilania pomiędzy siecią energetyczną a agregatem prądotwórczym oraz sterownik służący do automatycznego lub ręcznego sterowania oraz kontroli pracy każdego zespołu prądotwórczego napędzanego silnikiem spalinowym o rozruchu elektrycznym, zapewniając natychmiastową interwencję agregatu prądotwórczego w razie awarii zasilania z sieci przemysłowej.

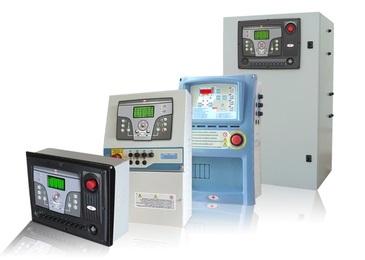

Tablica sterowania automatycznego
          W sterowniku wykorzystuje się właściwości sprawdzonego mikroprocesora o najwyższej niezawodności, ze stałą pamięcią programowaną. Podstawowe informacje o pracy agregatu prądotwórczego i stanie sieci odczytywane są na wyświetlaczu, w postaci takich parametrów, jak:

  • napięcie sieci głównej [V], napięcie z zespołu prądotwórczego [V]
  • prąd z agregatu prądotwórczego [A]
  • częstotliwość z agregatu prądotwórczego [Hz]
  • obciążenie agregatu prądotwórczego [KW]
  • napięcie akumulatora [VDC]
  • licznik motogodzin [H]

          Przy pomocy klawiatury sterującej istnieje możliwość zaprogramowania różnych parametrów, wśród których znajdują się m.in. takie, jak:

  • zakres progów napięciowych,
  • zakres tolerancji częstotliwości,
  • ilość prób uruchomień silnika,
  • czas próby uruchomienia silnika,
  • przerwa między próbami uruchomień,
  • opóźnienie włączania lub wyłączania napięcia sieci przemysłowej,
  • czas zatrzymania silnika,
  • czas wychładzania silnika,
  • czas i długość testu tygodniowego,
  • czas międzyobsługowy,
  • inne, wg uzgodnień.

          Sterownik mikroprocesorowy informuje również o stanach awaryjnych agregatu prądotwórczego, które powodują natychmiastowe zatrzymanie agregatu z takich powodów, jak:

  • zbyt wysoka temperatura cieczy silnika (jeśli występuje),
  • zbyt niskie ciśnienie lub poziom oleju,
  • zbyt duża odchyłka od ustalonej prędkości obrotowej silnika,
  • brak napięcia prądnicy,
  • uruchomienie zdalnego alarmu,
  • rezerwa paliwa (jeżeli występuje),

          Zastosowanie automatycznego układu załączania rezerwy pozwala w pełni kontrolować stan zasilania budynku oraz w razie potrzeby zapewnia możliwość automatycznego przełączenia pomiędzy głównym a awaryjnym źródłem zasilania. Zautomatyzowanie tego procesu zapewnia stałą dostawę energii elektrycznej do budynku.
